방화구획 방화셔터 방화문이란?

방화구획이란?

주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적 1천㎡ 넘는 것은 내화구조로 된 바닥ㆍ벽 및 갑종방화문(자동방화셔터 포함)으로 구획하는 것



방화구획 기준

[ 건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 제 14조(방화구획의 설치기준) ]

1. 방화구획의 면적기준

①영 제46조제1항 각 호 외의 부분 본문에 따라 건축물에 설치하는 방화구획은 다음 각 호의 기준에 적합해야 한다. 1. 10층 이하의 층은 바닥면적 1천제곱미터(스프링클러 기타 이와 유사한 자동식 소화설비를 설치한 경우에는 바닥면적 3천제곱미터)이내마다 구획할 것 2. 매층마다 구획할 것. 다만, 지하 1층에서 지상으로 직접 연결하는 경사로 부위는 제외한다. 3. 11층 이상의 층은 바닥면적 200제곱미터(스프링클러 기타 이와 유사한 자동식 소화설비를 설치한 경우에는 600제곱미터)이내마다 구획할 것. 다만, 벽 및 반자의 실내에 접하는 부분의 마감을 불연재료로 한 경우에는 바닥면적 500제곱미터(스프링클러 기타 이와 유사한 자동식 소화설비를 설치한 경우에는 1천500제곱미터)이내마다 구획하여야 한다. 4. 필로티나 그 밖에 이와 비슷한 구조(벽면적의 2분의 1 이상이 그 층의 바닥면에서 위층 바닥 아래면까지 공간으로 된 것만 해당한다)의 부분을 주차장으로 사용하는 경우 그 부분은 건축물의 다른 부분과 구획할 것



법령은 위와 같으면 정리하면 아래와 같다.

구 분			방화구획면적
10층 이하의 층	자동식소화설비 미설치		1,000㎡
	자동식소화설비 설치		3,000㎡
11층 이상의 층	자동식소화설비 미설치	실내마감 불연재료 미사용	200㎡
		실내마감 불연재료 사용	500㎡
	자동식소화설비 설치	실내마감 불연재료 미사용	600㎡
		실내마감 불연재료 사용	1,500㎡
지하 1층으로 통하는 주차장의 경사로			방화구획 미대상
필로티 구조의 주차장 부분과 건축물과 연결되는 부분			방화구획 대



2. 방화구획의 설치기준

②제1항에 따른 방화구획은 다음 각 호의 기준에 적합하게 설치해야 한다. 1. 영 제46조에 따른 방화구획으로 사용하는 60+방화문 또는 60분방화문은 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다. 2. 외벽과 바닥 사이에 틈이 생긴 때나 급수관ㆍ배전관 그 밖의 관이 방화구획으로 되어 있는 부분을 관통하는 경우 그로 인하여 방화구획에 틈이 생긴 때에는 그 틈을 별표 1 제1호에 따른 내화시간(내화채움성능이 인정된 구조로 메워지는 구성 부재에 적용되는 내화시간을 말한다) 이상 견딜 수 있는 내화채움성능이 인정된 구조로 메울 것 3. 환기ㆍ난방 또는 냉방시설의 풍도가 방화구획을 관통하는 경우에는 그 관통부분 또는 이에 근접한 부분에 다음 각 목의 기준에 적합한 댐퍼를 설치할 것. 다만, 반도체공장건축물로서 방화구획을 관통하는 풍도의 주위에 스프링클러헤드를 설치하는 경우에는 그렇지 않다. 가. 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 주방 등 연기가 항상 발생하는 부분에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다. 나. 국토교통부장관이 정하여 고시하는 비차열(非遮熱) 성능 및 방연성능 등의 기준에 적합할 것 4. 영 제46조제1항제2호 및 제81조제5항제5호에 따라 설치되는 자동방화셔터는 다음 각 목의 요건을 모두 갖출 것. 이 경우 자동방화셔터의 구조 및 성능기준 등에 관한 세부사항은 국토교통부장관이 정하여 고시한다. 가. 피난이 가능한 60분+ 방화문 또는 60분 방화문으로부터 3미터 이내에 별도로 설치할 것 나. 전동방식이나 수동방식으로 개폐할 수 있을 것 다. 불꽃감지기 또는 연기감지기 중 하나와 열감지기를 설치할 것 라. 불꽃이나 연기를 감지한 경우 일부 폐쇄되는 구조일 것 마. 열을 감지한 경우 완전 폐쇄되는 구조일 것



방화구획에는 방화구획의 각 용도에 따라 방화문, 방화셔터, 내화채움, 방화댐퍼를 설치해야 하며 각각의 설치하는 기준은 다른 글에서 하나씩 작성해보겠다.(아래의 링크를 통해 확인할 수 있습니다.)

방화문 / 방화셔터 / 내화채움 / 방화댐퍼



방화구획 완화기준

[ 건축법 시행령 제46조(방화구획 등의 설치) ]

② 다음 각 호에 해당하는 건축물의 부분에는 제1항을 적용하지 않거나 그 사용에 지장이 없는 범위에서 제1항을 완화하여 적용할 수 있다. 1. 문화 및 집회시설(동ㆍ식물원은 제외한다), 종교시설, 운동시설 또는 장례시설의 용도로 쓰는 거실로서 시선 및 활동공간의 확보를 위하여 불가피한 부분 2. 물품의 제조ㆍ가공 및 운반 등(보관은 제외한다)에 필요한 고정식 대형 기기(器機) 또는 설비의 설치를 위하여 불가피한 부분. 다만, 지하층인 경우에는 지하층의 외벽 한쪽 면(지하층의 바닥면에서 지상층 바닥 아래면까지의 외벽 면적 중 4분의 1 이상이 되는 면을 말한다) 전체가 건물 밖으로 개방되어 보행과 자동차의 진입ㆍ출입이 가능한 경우로 한정한다. 3. 계단실ㆍ복도 또는 승강기의 승강장 및 승강로로서 그 건축물의 다른 부분과 방화구획으로 구획된 부분. 다만, 해당 부분에 위치하는 설비배관 등이 바닥을 관통하는 부분은 제외한다. 4. 건축물의 최상층 또는 피난층으로서 대규모 회의장ㆍ강당ㆍ스카이라운지ㆍ로비 또는 피난안전구역 등의 용도로 쓰는 부분으로서 그 용도로 사용하기 위하여 불가피한 부분 5. 복층형 공동주택의 세대별 층간 바닥 부분 6. 주요구조부가 내화구조 또는 불연재료로 된 주차장 7. 단독주택, 동물 및 식물 관련 시설 또는 국방ㆍ군사시설(집회, 체육, 창고 등의 용도로 사용되는 시설만 해당한다)로 쓰는 건축물 8. 건축물의 1층과 2층의 일부를 동일한 용도로 사용하며 그 건축물의 다른 부분과 방화구획으로 구획된 부분(바닥면적의 합계가 500제곱미터 이하인 경우로 한정한다) ③ 건축물 일부의 주요구조부를 내화구조로 하거나 제2항에 따라 건축물의 일부에 제1항을 완화하여 적용한 경우에는 내화구조로 한 부분 또는 제1항을 완화하여 적용한 부분과 그 밖의 부분을 방화구획으로 구획하여야 한다. ④ 공동주택 중 아파트로서 4층 이상인 층의 각 세대가 2개 이상의 직통계단을 사용할 수 없는 경우에는 발코니(발코니의 외부에 접하는 경우를 포함한다)에 인접 세대와 공동으로 또는 각 세대별로 다음 각 호의 요건을 모두 갖춘 대피공간을 하나 이상 설치해야 한다. 이 경우 인접 세대와 공동으로 설치하는 대피공간은 인접 세대를 통하여 2개 이상의 직통계단을 쓸 수 있는 위치에 우선 설치되어야 한다. 1. 대피공간은 바깥의 공기와 접할 것 2. 대피공간은 실내의 다른 부분과 방화구획으로 구획될 것 3. 대피공간의 바닥면적은 인접 세대와 공동으로 설치하는 경우에는 3제곱미터 이상, 각 세대별로 설치하는 경우에는 2제곱미터 이상일 것 4. 국토교통부장관이 정하는 기준에 적합할 것 ⑤ 제4항에도 불구하고 아파트의 4층 이상인 층에서 발코니(제4호의 경우에는 발코니의 외부에 접하는 경우를 포함한다)에 다음 각 호의 어느 하나에 해당하는 구조 또는 시설을 갖춘 경우에는 대피공간을 설치하지 않을 수 있다. 1. 발코니와 인접 세대와의 경계벽이 파괴하기 쉬운 경량구조 등인 경우 2. 발코니의 경계벽에 피난구를 설치한 경우 3. 발코니의 바닥에 국토교통부령으로 정하는 하향식 피난구를 설치한 경우 4. 국토교통부장관이 제4항에 따른 대피공간과 동일하거나 그 이상의 성능이 있다고 인정하여 고시하는 구조 또는 시설(이하 이 호에서 “대체시설”이라 한다)을 갖춘 경우. 이 경우 국토교통부장관은 대체시설의 성능에 대해 미리 「과학기술분야 정부출연연구기관 등의 설립ㆍ운영 및 육성에 관한 법률」 제8조제1항에 따라 설립된 한국건설기술연구원(이하 “한국건설기술연구원”이라 한다)의 기술검토를 받은 후 고시해야 한다. ⑥ 요양병원, 정신병원, 「노인복지법」 제34조제1항제1호에 따른 노인요양시설(이하 “노인요양시설”이라 한다), 장애인 거주시설 및 장애인 의료재활시설의 피난층 외의 층에는 다음 각 호의 어느 하나에 해당하는 시설을 설치하여야 한다. 1. 각 층마다 별도로 방화구획된 대피공간 2. 거실에 접하여 설치된 노대등 3. 계단을 이용하지 아니하고 건물 외부의 지상으로 통하는 경사로 또는 인접 건축물로 피난할 수 있도록 설치하는 연결복도 또는 연결통로 ⑦ 법 제49조제2항 단서에서 “대규모 창고시설 등 대통령령으로 정하는 용도 및 규모의 건축물”이란 제2항제2호에 해당하여 제1항을 적용하지 않거나 완화하여 적용하는 부분이 포함된 창고시설을 말한다.



완화기준을 간단히 정리하면 아래와 같습니다.

구 분	건축물의 용도	비
시선 및 활동 공간 확보를 위해 불가피한 부분	문화 및 집회시설, 종교시설, 운동시설, 장례식장	동·식물원 제외
고정식형 기기 설비의 설치를 위해 불가피한 부분	물품의 제조·가공·보관 및 운반 등에 필요한장소	지하층의 경우 외벽 한쪽 면 전체가 건물 밖으로 개방되어 보행과 자동 차진·출입아 가능한경우
건축물의 다른 부분과 방화구획으로 구획된 부분	단실부분, 복도 또는 승강기 승강로	승강장포함
해당 용도로 사용하기가 불가피한 부분	건축물의 최상층 또는 피난층으로서 대규모회의장·강당·스카이라운지 로비 또는 피냔안전구역 등의 용도
세대 층간 바닥 부분	복층형공동주택
주요구조부가 내화구조 불연재료	주차장	층간구획은 해당 없음
용도별	단독주택, 동물 및 식물관련 시설 또는 교정 및 군사시설 중 군사시설 (집회, 체육 창고용도만)
기타사항	건축물의 1 층과 2층의 일부를 동일한 용도로 사용하며 그 건축물의 다른 부분과 방호규획 으로 구획된 부분	바닥면적 합계500제곱미터 이하
[출처] 방화구역, 방화구획의 구분 및 설치 기준, 완화 | 스터드구조사무소



[ 참고이미지 ]

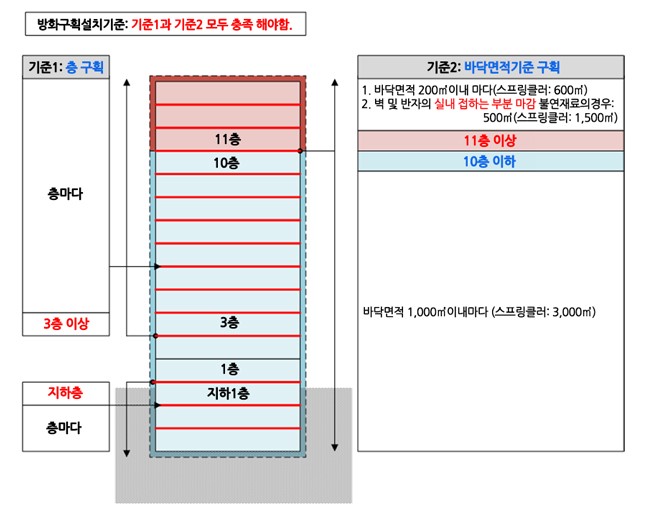

방화구획의 설치기준의 개념(피난방화규칙 제14조 제1항 참조) Ⓒ이재인
